罩式光亮退火炉

　　罩式炉，是炉体为一罩子，或炉底不动，炉罩移动，或炉罩不动，炉底移动的热处理炉。用于工件成批热处理加热。

　　传统罩式炉用氮氢混合气体作为保护介质，氢气相对于氮气具有导热性好，密度小、动力粘度小、还原性强等优点，逐渐代替了氮氢混合气体作为保护气体。同时，它对罩式炉安全控制提出了更加严格的要求。首先，保护罩和炉台的金属外壳全部经过X射线探伤，严格保证各设备加工质量。其次，在退火周期开始时，对所有仪表、开关位置进行检查，使他们置于正确的设定位置。将内罩扣在准备好的炉台上后，进行氢气入口阀门的泄漏检测，然后进行炉台空间泄露测试，以确保炉台、内罩系统完全密封，同时还对煤气主开闭器、氢气主开闭器各进行一次严密性实验。泄露测试合格后，用氮气对炉内空间进行吹扫。氮气吹扫必须满足3个条件才能结束，一定氮气吹扫量，最小的氮气吹扫时间：氧化含量小于1%。罩式炉多用于冶金行业的钢丝、钢管、铜带、铜线以及硅钢片等的退火处理。其中铜带主要适用于黄铜带、青铜带、异型铜带、紫铜带等材料的热处理。它有圆形和长方形结构。台车炉由外罩及底座组成，罩壳由钢板及型钢焊接而成，内部为炉衬，加热装置(电热元件或燃气烧嘴)布置在炉膛周围墙壁上。炉台上设有两个导向立柱，便于罩壳安装，根据热处理工艺要求不同可通过不同气氛进行保护。一般罩式炉加热罩、冷却罩、炉台、内罩及相应冷却、抽空系统组成。为提高产品质量和缩短退火周期，内罩与炉台数量相同，加热罩一般为炉台数量的一半多1个，冷却罩为炉台数量一半左右。罩式炉装炉量大，炉温均匀性要求高，设置强制对流风扇，进行炉气循环。

燃气强对流罩式炉1.最大卷径应根据经验而定:当以工厂所要求的带宽，堆放高度为准;行车设计等，会有少许差异。 2.吊钩设计中需要的数据。 3.加热罩最小间隔(可灵活变动)。 4.吊钩按DIN15401。

关键词：退火炉

所属分类：

产品咨询：

产品描述

燃气强对流罩式炉

1.最大卷径应根据经验而定:当以工厂所要求的带宽，堆放高度为准；行车设计等，会有少许差异。

2.吊钩设计中需要的数据。

3.加热罩最小间隔(可灵活变动)。

4.吊钩按DIN15401。

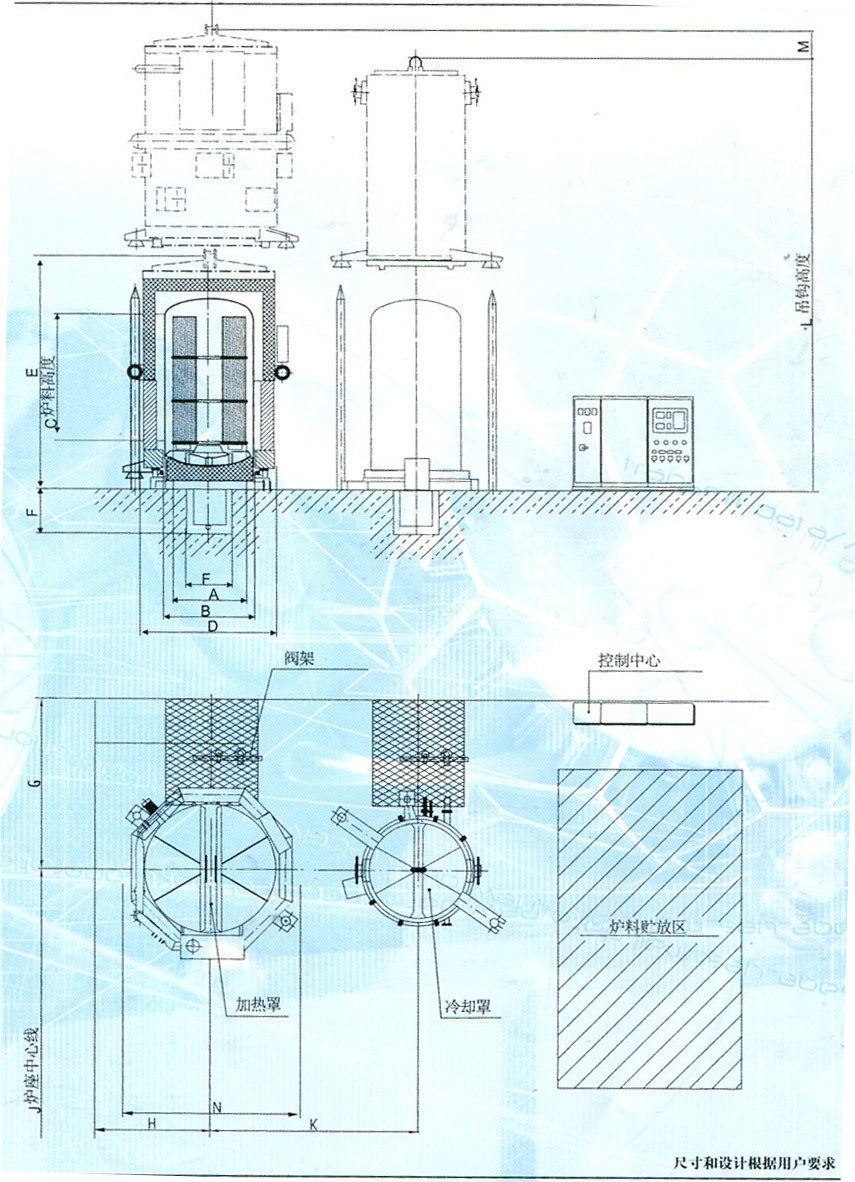

型号		A¹)	B	c	D	E²)	F	G	H	J	K³)	L²)	M	N	吊钩
QBG	120/160 120/200 120/250 120/290 120/320	1200	1400	1600 2000 2500 2900 3200	2500	3450 3850 4350 4750 5050	950	3050	2250	4900	4200	6200 7000 8000 8800 9400	500	3400	6
QBG	140/160 140/200 140/250 140/290 140/320	1400	1600	1600 2000 2500 2900 3200	2700	3600 4000 4500 4900 5200	950	3150	2350	5100	4400	6450 7250 8250 9050 9650	600	3600	10
QBG	160/200 160/250 160/290 160/320 160/360	1600	1800	2000 2500 2900 3200 3600	2900	4100 4600 5000 5300 5700	1050	3300	2450	5300	4600	7400 8400 9200 9800 10600	600	3800	10
QBG	180/320 180/360 180/400 180/440 180/480	1700	2000	3200 3600 4000 4400 4800	3100	5400 5800 6200 6600 7000	1050	3400	2600	5600	4800	9950 10750 11550 12350 13150	650	4100	16
QBG	200/320 200/360 200/400 200/440 200/480 200/520	1800	2200	3200 3600 4000 4400 4800 5200	3300	5450 5850 6250 6650 7050 7450	1050	3500	2700	5800	5000	10100 10900 11700 12500 13300 14100	650	4300	16
QBG	220/320 220/360 220/400 220/440 220/480 220/520	2000	2400	3200 3600 4000 4400 4800 5200	3500	5550 5950 6350 6750 7150 7550	1050	3700	2800	6100	5300	10300 11100 11900 12700 13500 14300	650	4600	16
QBG	240/320 240/360 240/400 240/440 240/480 240/520	2200	2600	3200 3600 4000 4400 4800 5200	3700	5650 6050 6450 6850 7250 7650	1050	3800	2900	6300	5600	10450 11250 12050 12850 13650 14450	700	4800	16
QBG	260/320 260/360 260/400 260/440 260/480 260/520	2400	2800	3200 3600 4000 4400 4800 5200	3900	5800 6200 6600 7000 7400 7800	1050	4000	3050	6700	5900	10750 11550 12350 13150 13950 14750	700	5100	20
